空瓶检测

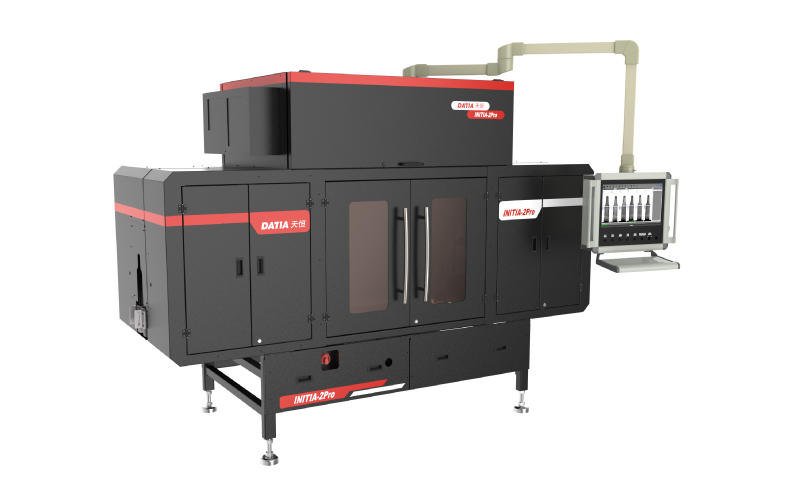

一体式照相检验机Ⅱ
一体式照相检验机。可检测瓶身、瓶肩、瓶口、瓶底等整个瓶子的缺陷。适用于各种啤酒瓶、输液瓶、药用瓶的全方位检验。可用于啤酒、红酒等灌装线洗瓶机和灌装机之间的空瓶检验。瓶身、瓶口、瓶底一体式检验机,21个相机(12个侧壁检测、6个侧壁应力检测、1个瓶口检测、1个瓶底检测和1个瓶底应力检测)。
产品特色

全面升级为新一代高速高分辨率相机,图像更清晰,让细小缺陷也无处遁形

瓶身检测采用全自动条纹光源,可同时拍摄正常图像、低对比度条纹图像及应力图像

夹瓶随动旋转设计实现全瓶身无盲区检测,并可特别提升肩部的缺陷检测能力

双工位瓶口检测,采用专业设计的组合光源凸显不同缺陷,口部检测更加全面

双工位瓶底检测,采用专业的瓶底明暗场组合光源,实现瓶底全面检测

全新研发的深度学习智能增强检测算法,全面提升瓶身、瓶口及瓶底缺陷检测能力,缺陷检测及分类更准确,可以准确识别瓶身瓶底图文区、瓶肩阴影区、口部螺纹区、瓶底防滑带等特殊区域的各类缺陷,并可高精准识读瓶底瓶根各类模号

详情介绍

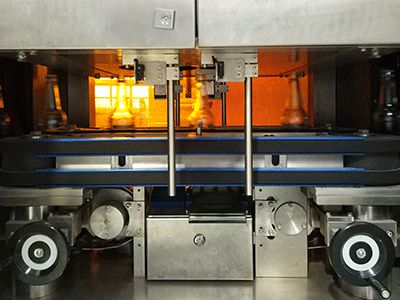

机器局部图





安装布局图




技术参数

适用产品
项目名称参数规格
适用产品白色、棕色、蓝色、绿色(含墨绿色)玻璃容器圆瓶,方瓶
检测规格瓶子尺寸: 瓶高55mm-360mm(低于该范围需要定制)
瓶身直径20mm-150mm
瓶颈直径15mm-42mm
检测速度最高运行机速:≤400 BPM(标准瓶)
工作电源AC380V±10%(三相四线制),50/60HZ
压缩空气3-6bar,避免水和油
输瓶线高度850mm-1050mm 可调
尺寸检测瓶身直径、瓶身高度、瓶身垂直度、瓶口内、外径检测
       模号识别        瓶底数字模号、七段码模号、点模及特殊模号;瓶根数字模、点模
       检测缺陷

        气泡、薄皮气泡、搭丝、油污、裂纹、凹陷、瘤子、条纹、褶皱、

        结石、字符处的结石、跨口线、双口、冒口、口毛刺、口不足、掉角、内嵌物
