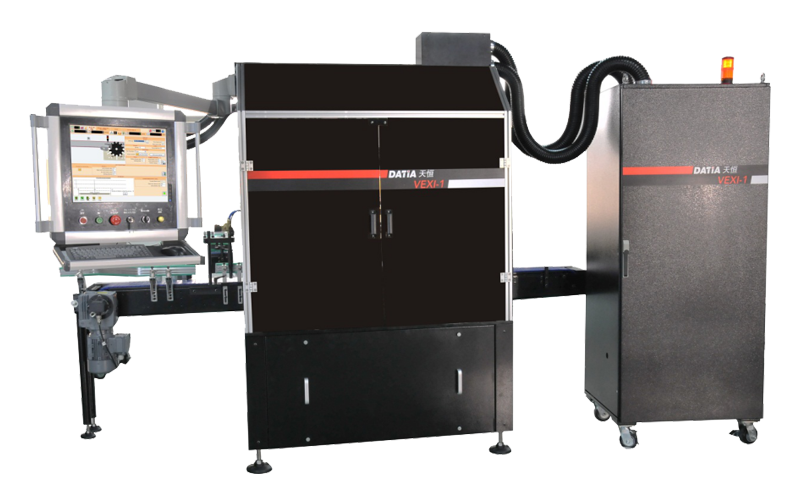

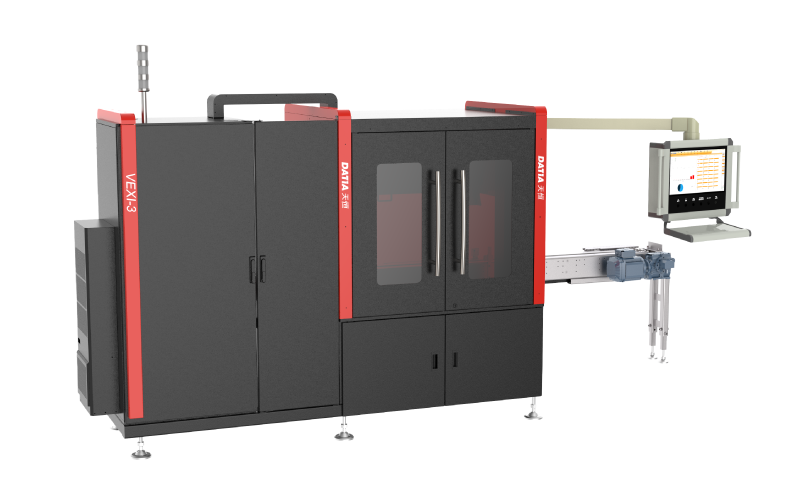

机器局部图

安装布局图

技术参数

项目名称	参数规格
生产速度	12工位运行最高可达200BPM，24工位运行最高可达240BPM
玻璃瓶形状	圆形、椭圆形、方形
玻璃瓶颜色	无色、绿色、棕色等
玻璃瓶高度	30mm 至 400mm
玻璃瓶直径	22mm 至 140mm
储存温度	- 20° C 至 + 60° C
工作温度	+10° C 至 + 45° C
储存湿度	90% （+ 40° C，无冷凝）
工作湿度	40% 至 90% （无冷凝）
动力源	380 V，三相交流电，50/60 Hz，25 A
设备尺寸&重量	3.8mx1.3mx2.6m(LxWxH)&2000kg
设备功率	4.5KW
压缩空气	3 至 6 bar （40 至 90 PSI） 使用干燥清洁的空气
裂纹检测	数字化裂纹检测装置； 标准8条数字通道(可扩展最多到16条数字通道)； 对瓶口，瓶脖，瓶肩，瓶底裂纹进行检测
模号识读	点码：识读率超过99%
瓶口内外径检测	伺服控制;基于多级测量装置; 最深可达90mm
壁厚检测（可选）	瓶身、瓶肩、瓶底多点测量; 精度可达0.02mm
气密性检测	伺服控制 ; 平整度缺陷;玻璃瓶穿孔或裂开; 配有差压测量;瓶口不饱满
椭圆度检测	非接触式光电检测
